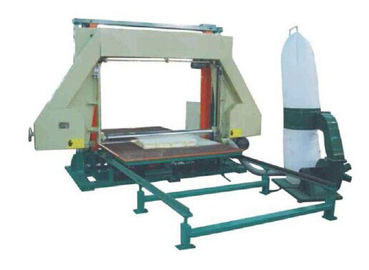

Affettatrice automatica di DTPQ-1650 D&T per la tagliatrice orizzontale della schiuma di Eva

Questa macchina adotta l'ultima tecnologia straniera della conversione di frequenza e del regolamento della velocità ed è pricipalmente adatta ad affettatura ricambiante orizzontale della schiuma. Viene con un digitale completamente automatico
Il sistema di controllo assicura l'operazione facile ed il taglio preciso.

struttura della macchina

& questa macchina consiste di una base, di un portautensile della cinghia, di un banco da lavoro e di una scatola elettrica dell'operazione.

& la base della macchina è composta di fondamento, colonna, manicotto scorrevole, vite ed il suoi dado, fascio, cacciavite di sollevamento, ecc.

& il portautensile della cinghia consiste del portautensile, ruota della taglierina della cinghia ed il suoi dispositivo di azionamento, taglierina della cinghia, contenitore di taglierina, meccanismo di adeguamento di inclinazione, rivestimento protettivo, ecc.

& il worktable consiste di una piattaforma, delle ruote della guida, delle rotaie di guida, dei sostegni, dei dispositivi dell'azionamento della piattaforma, degli amplificatori, ecc.

principio di funzionamento

1. Dopo che la schiuma è disposta sulla piattaforma, il motore di azionamento sulla base, insieme alla V-cinghia ed al riduttore dell'ingranaggio a vite, guidi il cambio e lo scaffale dietro la piattaforma per girare, di modo che la piattaforma si muove verso la ferrovia ed i passaggi di guida tramite il tamburo in un modo ricambiante. Entrambe l'estremità della ferrovia di guida è fornita di commutatori regolabili di viaggio, di modo che la piattaforma può muoversi in una direzione parallela all'interno della gamma prestabilita dello spazio per assicurare il parallelo che si alimenta e che taglia. Un amplificatore è installato fra la piattaforma e la ferrovia di guida per ridurre la vibrazione generata quando la piattaforma si muove.

2. La ruota della taglierina della cinghia è installata sul supporto della taglierina della cinghia. Il motore di azionamento coopera con la puleggia della V-cinghia per decelerare e guida la ruota della taglierina della cinghia per girare, di modo che la taglierina della cinghia gira intorno alla ruota della taglierina della cinghia. Il supporto del coltello della cinghia è fornito di mole del coltello della cinghia per tenere la lama tagliente. Il sollevamento e l'abbassamento del resto dello strumento della cinghia sono controllati da un altro motore di azionamento. Dopo che il motore di azionamento è decelerato dal riduttore dell'ingranaggio, il motore di azionamento guida la madrevite insieme agli ingranaggi conici ad entrambe l'estremità, quindi guidando il dado del cavo ed il manicotto scorrevole relativi al dado del cavo per realizzare il movimento di sollevamento. Con il supporto del coltello.

3. La macchina è controllata dal pannello dell'operazione. Il pannello della scatola dell'operazione è fornito di interruttore di accensione, i vari bottoni di controllo, gli indicatori luminosi dell'operazione come pure uno spessimetro, in avanti, indietro, bottoni di ritardo, calibri dell'uscita, ecc.

4. La macchina inoltre è fornita di un meccanismo di adeguamento di inclinazione della taglierina. Nel tagliare la schiuma con un coltello, l'angolo di inclinazione (l'angolo fra il piano del coltello ed il piano orizzontale) può essere selezionato secondo lo spessore e la densità della schiuma. Valori comuni per l'autonomia di inclinazione da -2° a +3°, come segue:
